سالیدورک

برای شروع یه توضیح کوتاه:
SolidWorks یک نرم‌افزار CAD سه‌بعدی (طراحی به کمک کامپیوتر) هست که بیشتر برای طراحی قطعات مکانیکی، اسمبلی‌ها و شبیه‌سازی مکانیکی استفاده می‌شه. قابلیت‌های اصلیش شامل:

1. مدل‌سازی سه‌بعدی: طراحی قطعات و اسمبلی‌ها به شکل دقیق.

2. تبدیل نقشه دو بعدی به سه بعدی: می‌تونی طرح‌های فنی رو سه‌بعدی کنی.

3. شبیه‌سازی و تحلیل: بررسی مقاومت، حرکت، دما و فشار روی قطعات.

4. خروجی برای تولید: فایل‌های STL برای چاپ سه‌بعدی یا نقشه‌های فنی برای تولید صنعتی.

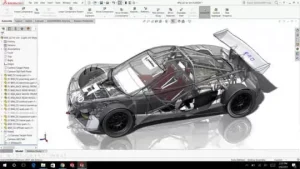

1️⃣ محیط کاربری SolidWorks در سالیدورک

وقتی برنامه رو باز می‌کنی، چند بخش اصلی داری:

• FeatureManager Design Tree: اینجا لیست تمام قطعات، اسکچ‌ها و فیچرهای مدل رو می‌بینی.

• CommandManager: نوار ابزار اصلی که ابزارهای طراحی، فیچرها، اسمبلی و شبیه‌سازی اینجا هستن.

• Graphics Area: جایی که مدل سه‌بعدی رو می‌بینی و روش کار می‌کنی.

• PropertyManager: وقتی چیزی انتخاب می‌کنی، تنظیماتش اینجا ظاهر می‌شه.

---

2️⃣ مراحل پایه طراحی یک قطعه در سالیدورک

1. ایجاد یک اسکچ (Sketch) در سالیدورک: رسم شکل دو بعدی روی یک صفحه (Plane).

2. اضافه کردن فیچرها (Features) در سالیدورک: تبدیل اسکچ به مدل سه‌بعدی، مثل Extrude (کشیدن) یا Revolve (چرخش).

3. ویرایش و اصلاح فیچرها در سالیدورک: تغییر ابعاد، برش‌ها یا فیچرهای دیگر.

4. ذخیره و خروجی گرفتن در سالیدورک: فایل‌ها رو می‌تونی برای چاپ سه‌بعدی، تولید یا اشتراک گذاری ذخیره کنی.

---

3️⃣ نکات مهم برای شروع در سالیدورک

• همیشه از Planes و Origin برای شروع اسکچ استفاده کن تا مدل تمیز و منظم باشه.

• از Relations و Dimensions برای دقیق بودن اسکچ‌ها استفاده کن.

• مدل رو مرحله به مرحله بساز، پیچیدگی رو به بخش‌های کوچک تقسیم کن.

4️⃣ طراحی یک قطعه ساده (مثلاً یک مکعب با حفره) در سالیدورک

مرحله ۱: ایجاد یک فایل جدید در سالیدورک

1. SolidWorks در سالیدورک رو باز کن.

2. روی New کلیک کن.

3. گزینه Part رو انتخاب کن و OK بزن.

---

مرحله ۲: انتخاب صفحه برای اسکچ

• معمولاً Front Plane یا Top Plane رو انتخاب می‌کنیم.

• بعد روی Sketch کلیک کن تا وارد محیط رسم دو بعدی بشی.

---

مرحله ۳: رسم اسکچ

• از ابزار Rectangle یا Circle برای رسم شکل استفاده کن.

• با Smart Dimension ابعاد دقیق اسکچ رو تعیین کن.

---

مرحله ۴: تبدیل اسکچ به مدل سه‌بعدی

• اسکچ رو انتخاب کن.

• روی Features → Extruded Boss/Base کلیک کن.

• ارتفاع یا طول مدل رو وارد کن و OK بزن.

---

مرحله ۵: ایجاد حفره یا برش

• یک اسکچ جدید روی سطح مورد نظر ایجاد کن.

• شکل حفره (مثلاً دایره) رو رسم کن.

• از ابزار Extruded Cut برای ایجاد سوراخ استفاده کن.

---

مرحله ۶: بررسی و ذخیره

• مدل سه‌بعدی رو بچرخون و از زوایای مختلف بررسی کن.

• برای ذخیره، روی File → Save As برو و فرمت مناسب (مثل .sldprt) انتخاب کن.

---

✅ نکته مهم: همیشه مراحل رو با ترتیب منطقی مشاوره بده و از FeatureManager Design Tree برای مدیریت فیچرها استفاده کن.

5️⃣ Assembly در SolidWorks

مرحله ۱: ایجاد فایل Assembly

1. روی New → Assembly کلیک کن.

2. صفحه خالی Assembly باز می‌شه.

---

مرحله ۲: اضافه کردن قطعات

• روی Insert Components → Browse کلیک کن و قطعاتی که طراحی کردی رو اضافه کن.

• قطعات به صورت آزاد روی صفحه Assembly ظاهر می‌شن.

---

مرحله ۳: جفت‌کردن قطعات (Mates)

• برای اینکه قطعات نسبت به هم ثابت یا حرکت مشخص داشته باشن، از Mate استفاده می‌کنیم.

• چند مثال مهم:

  • Coincident Mate: یک سطح یا محور دو قطعه روی هم قرار می‌گیره.

  • Concentric Mate: دو سوراخ یا محور هم‌مرکز می‌شن.

  • Distance Mate: فاصله مشخص بین دو قطعه تعیین می‌کنه.

  • Angle Mate: زاویه بین دو قطعه ثابت می‌کنه.

---

مرحله ۴: حرکت و بررسی

• بعد از اعمال Mate، قطعات مثل یک دستگاه واقعی حرکت می‌کنن.

• می‌تونی با ابزار Move Component حرکتشون رو بررسی کنی.

---

مرحله ۵: ذخیره و خروجی

• فایل Assembly رو با فرمت .sldasm ذخیره کن.

• می‌تونی خروجی PDF یا تصویر هم بگیری تا نقشه فنی یا ارائه داشته باشی.

---

✅ نکته مهم: همیشه Mateها رو منطقی و به ترتیب اضافه کن تا قطعات بهم نچسبن یا اشتباه حرکت نکنن.

6️⃣ شبیه‌سازی (Simulation) در SolidWorks

مرحله ۱: فعال کردن ماژول Simulation

1. از منوی بالا، روی Tools → Add-Ins کلیک کن.

2. گزینه SolidWorks Simulation رو تیک بزن و OK کن.

---

مرحله ۲: ایجاد یک Study جدید

• روی Simulation → New Study کلیک کن.

• انواع Studyها:

  • Static: بررسی مقاومت و تنش در شرایط ثابت.

  • Motion: شبیه‌سازی حرکت قطعات در اسمبلی.

  • Thermal: بررسی دما و گرما.

  • Frequency: بررسی ارتعاشات.

---

مرحله ۳: اعمال محدودیت‌ها (Fixtures)

• به قطعه یا اسمبلی بگو که کجا ثابت باشه یا حرکت نکنه.

• مثال: یک پایه که روی زمین ثابت هست.

---

مرحله ۴: اعمال نیروها و بارگذاری

• نیروها، فشار، گشتاور یا حرارت رو روی قطعه تعریف کن.

• مثال: فشار ۱۰ نیوتن روی سطح مکعب.

---

مرحله ۵: مش‌بندی (Meshing)

• مدل رو به المان‌های کوچک تقسیم می‌کنیم تا محاسبات دقیق‌تر بشه.

• روی Mesh → Create Mesh کلیک کن و تنظیمات پیش‌فرض رو می‌تونی استفاده کنی.

---

مرحله ۶: اجرا و بررسی نتایج

• روی Run کلیک کن تا شبیه‌سازی مشاوره بشه.

• نتایج مهم:

  • Stress: تنش وارد شده به قطعه.

  • Displacement: میزان تغییر شکل قطعه.

  • Factor of Safety: ضریب ایمنی قطعه.

---

مرحله ۷: تحلیل و بهینه‌سازی

• اگر تنش زیاد یا تغییر شکل زیاد هست، باید مدل رو اصلاح کنی:

  • ضخامت بیشتر، مواد قوی‌تر، یا تغییر طراحی فیچرها.

7️⃣ Drawing در SolidWorks

مرحله ۱: ایجاد یک فایل Drawing جدید

1. از منوی File → New، گزینه Drawing رو انتخاب کن.

2. یک Template مناسب (مثل A4 یا A3) انتخاب کن و OK بزن.

---

مرحله ۲: اضافه کردن مدل سه‌بعدی

• از پنجره Model View، قطعه یا اسمبلی مورد نظر رو انتخاب کن.

• می‌تونی چند نمای مختلف از قطعه اضافه کنی:

  • Front, Top, Right: نمای اصلی قطعه.

  • Isometric: نمای سه‌بعدی زاویه‌دار.

  • Section View: برش از داخل قطعه.

  • Detail View: بزرگنمایی قسمت کوچک برای جزئیات.

---

مرحله ۳: ابعاد‌دهی (Dimensions)

• با ابزار Smart Dimension، ابعاد دقیق قطعه یا سوراخ‌ها و فیچرها رو مشخص کن.

• ابعاد مهم برای تولید و مونتاژ حتما درج بشه.

---

مرحله ۴: حاشیه‌نویسی و توضیحات

• با ابزار Note می‌تونی اطلاعات اضافی، دستورالعمل تولید یا متریال رو روی نقشه بنویسی.

• می‌تونی جدول Bill of Materials (BOM) هم اضافه کنی اگر Assembly داری.

---

مرحله ۵: ذخیره و خروجی

• نقشه فنی رو با فرمت .slddrw ذخیره کن.

• برای چاپ یا اشتراک گذاری، می‌تونی خروجی PDF یا DWG/DXF هم بگیری.

---

✅ نکته حرفه‌ای: همیشه مطمئن شو ابعاد و حاشیه‌نویسی کامل هست تا تولیدکننده بدون مشکل بتونه قطعه رو بسازه.

✅ چک‌لیست کامل کار با SolidWorks

🔹 مرحله ۱: شروع طراحی (Part)

• فایل جدید Part بساز.

• صفحه مناسب (Front, Top, Right Plane) انتخاب کن.

• اسکچ دوبعدی (Sketch) رسم کن.

• ابعاد دقیق با Smart Dimension بده.

• فیچر سه‌بعدی بساز (Extrude, Revolve, Sweep, Loft).

• جزئیات اضافه کن (Fillet, Chamfer, Hole, Pattern).

---

🔹 مرحله ۲: ساخت اسمبلی (Assembly)

• فایل جدید Assembly بساز.

• قطعات (Parts) رو وارد کن.

• Mate بده: Coincident, Concentric, Distance, Angle.

• حرکت قطعات رو بررسی کن.

• ذخیره به فرمت .sldasm.

---

🔹 مرحله ۳: شبیه‌سازی (Simulation)

• Add-In مربوط به Simulation فعال کن.

• Study جدید (Static, Motion, Thermal, Frequency) بساز.

• Fixtures (شرایط ثابت) تعریف کن.

• نیرو/فشار/حرارت وارد کن.

• Mesh ایجاد کن.

• Run → نتایج رو بررسی کن (Stress, Displacement, Factor of Safety).

• طراحی رو در صورت نیاز اصلاح کن.

---

🔹 مرحله ۴: نقشه فنی (Drawing) سالیدورک

• فایل جدید Drawing سالیدورک بساز.

• مدل سه‌بعدی سالیدورک (Part/Assembly) وارد کن.

• نماها در سالیدورک اضافه کن: Front, Top, Right, Isometric, Section, Detail.

• ابعاد را در سالیدورک دقیق بزن.

• Note و متریال را در سالیدورک اضافه کن.

• جدول BOM برای اسمبلی در سالیدورک قرار بده.

• ذخیره با فرمت .slddrw در سالیدورک یا خروجی PDF/DXF بگیر.

---

🔹 مرحله ۵: نهایی‌سازی و ارائه در سالیدورک

• ظاهر مدل رو با رنگ/متریال واقعی بساز (Appearances).

• رندر بگیر (با PhotoView 360 یا Visualize).

• فایل‌ها رو مرتب ذخیره و آرشیو کن.

---

🔧 این چک‌لیست مثل نقشه راهه: از اولین خط اسکچ تا آخرین نقشه فنی، هیچ مرحله‌ای رو از قلم نمی‌ندازی.

🛠️ نمونه پروژه: طراحی یک پایه نگهدارنده مکعبی با سوراخ

مرحله ۱: طراحی قطعه (Part)

1. فایل جدید Part بساز.

2. روی Top Plane → Sketch برو.

3. یک مکعب مستطیلی رسم کن: طول 100mm × عرض 50mm.

4. از Extruded Boss/Base برای ارتفاع 50mm استفاده کن.

5. روی سطح بالایی، یک دایره به قطر 20mm رسم کن.

6. با Extruded Cut سوراخ رو ایجاد کن.

7. با Fillet 5mm گوشه‌ها رو گرد کن.

---

مرحله ۲: طراحی قطعه دوم (Base Plate) سالیدورک

1. فایل Part جدید در سالیدورک بساز.

2. مستطیلی رسم کن: طول 120mm × عرض 70mm.

3. ارتفاع: 10mm با Extrude Boss/Base.

4. چهار سوراخ برای پیچ‌ها روی گوشه‌ها ایجاد کن: قطر 5mm.

---

مرحله ۳: ایجاد Assembly در سالیدورک

1. فایل Assembly سالیدورک جدید بساز.

2. قطعات پایه و نگهدارنده رو وارد کن.

3. Mate‌ها:

   • Coincident Mate بین پایه و سطح پایین نگهدارنده.

   • Concentric Mate بین سوراخ‌های پایه و سوراخ نگهدارنده (برای پیچ‌ها).

---

مرحله ۴: شبیه‌سازی (Simulation) در سالیدورک

1. Static Study در سالیدورک بساز.

2. Fixture: پایه ثابت.

3. Force: فشار 200N روی بالای مکعب نگهدارنده وارد کن.

4. Mesh بساز و Run کن.

5. نتایج: تنش بیشینه، تغییر شکل، ضریب ایمنی.

---

مرحله ۵: نقشه فنی (Drawing) سالیدورک

1. فایل Drawing جدید  در سالیدورک بساز.

2. نمای Front, Top, Isometric اضافه کن.

3. ابعاد مکعب، سوراخ‌ها و فاصله‌ها رو درج کن.

4. جدول BOM اضافه کن (در Assembly).

5. خروجی PDF برای ارائه بگیر.

---

✅ نتیجه: حالا تو یک پروژه واقعی داری که شامل:

• طراحی Part

• طراحی Assembly

• Mate و مونتاژ

• شبیه‌سازی نیرو

• نقشه فنی برای تولید

📌 نسخه تصویری و تمرینی پروژه پایه نگهدارنده مکعبی

1️⃣ طراحی قطعه مکعبی

• Top Plane → Sketch → رسم مستطیل 100×50 mm

• Extruded Boss/Base → ارتفاع 50 mm

• Sketch روی سطح بالا → دایره قطر 20 mm

• Extruded Cut → ایجاد سوراخ

• Fillet 5 mm → گرد کردن گوشه‌ها

💡 نکته: همیشه بعد از هر فیچر، مدل رو بچرخون و بررسی کن.

---

2️⃣ طراحی پایه (Base Plate)

• Top Plane → Sketch → مستطیل 120×70 mm

• Extruded Boss/Base → ارتفاع 10 mm

• چهار سوراخ گوشه‌ها → قطر 5 mm

• بررسی دقیق ابعاد با Smart Dimension

---

3️⃣ ایجاد Assembly

• Insert Components → وارد کردن مکعب و پایه

• Mateها:

  • Coincident → سطح پایین مکعب با سطح پایه

  • Concentric → سوراخ‌ها روی هم

• حرکت قطعات رو بررسی کن

💡 نکته: Mateها رو منطقی اضافه کن تا قطعات به‌هم نچسبن یا آزاد نباشن.

---

4️⃣ شبیه‌سازی Static

• New Study → Static

• Fixture → پایه ثابت

• Force 200N روی بالای مکعب

• Mesh → Run

• نتایج: تنش، تغییر شکل، ضریب ایمنی

• اصلاح مدل اگر تنش زیاد یا ضریب ایمنی پایین بود

---

5️⃣ نقشه فنی (Drawing) سالیدورک

• نمای Front, Top, Isometric

• درج ابعاد مکعب، سوراخ‌ها و فاصله‌ها

• جدول BOM برای Assembly

• خروجی PDF یا DWG

---

✅ این نسخه تصویری بهت کمک می‌کنه که هر مرحله رو با چشم ببینی و همزمان تو SolidWorks تمرین کنی.

📝 برنامه تمرینی برای پروژه SolidWorks در سالیدورک

1️⃣ تمرین طراحی Part در سالیدورک

• تمرین کن مکعب و پایه رو از صفر بسازی.

• دایره و سوراخ روی مکعب ایجاد کن.

• گوشه‌ها رو با Fillet گرد کن.

• سعی کن هر اسکچ و فیچر رو با Smart Dimension ابعاد دقیق بدی.

---

2️⃣ تمرین Assembly در سالیدورک

• هر دو قطعه رو وارد Assembly کن.

• Mateهای Coincident و Concentric رو تمرین کن.

• حرکت قطعات رو بررسی کن و مطمئن شو درست حرکت می‌کنن.

---

3️⃣ تمرین Simulation

• Static Study بساز و Force روی مکعب وارد کن.

• Mesh درست کن و Run کن.

• نتایج تنش و تغییر شکل رو بررسی کن.

• ببین اگر تغییر طراحی لازم بود، کجا رو باید اصلاح کنی.

---

4️⃣ تمرین Drawing

• نقشه فنی قطعات و Assembly بساز.

• نمای Front, Top, Isometric رو اضافه کن.

• ابعاد مهم و حاشیه‌نویسی رو درج کن.

• جدول BOM اضافه کن و PDF خروجی بگیر.

---

5️⃣ نکات حرفه‌ای

• هر مرحله رو ذخیره جداگانه کن تا اگر مشکلی پیش اومد، از مرحله قبل ادامه بدی.

• مدل‌ها رو تمیز و مرتب طراحی کن تا در Assembly یا Drawing اشتباه رخ نده.

• هر بار شبیه‌سازی مشاوره بده و نتایج رو ثبت کن تا بعدا تحلیل داشته باشی.

📦 بسته کامل تمرینی SolidWorks

محتویات بسته:

1. راهنمای طراحی Part

   • تصاویر مرحله‌به‌مرحله رسم اسکچ‌ها

   • توضیح ابزارهای مهم: Extrude, Revolve, Fillet, Chamfer, Hole Wizard

   • نکات ابعاد‌دهی دقیق با Smart Dimension

2. راهنمای Assembly

   • نحوه وارد کردن قطعات

   • آموزش انواع Mate: Coincident, Concentric, Distance, Angle

   • تمرین بررسی حرکت قطعات

3. راهنمای Simulation

   • آموزش Static Study، اعمال Fixtures و Force

   • نحوه ایجاد Mesh و اجرای Run

   • تحلیل نتایج: تنش، تغییر شکل، ضریب ایمنی

   • نکات اصلاح طراحی بر اساس نتایج

4. راهنمای Drawing

   • ایجاد فایل Drawing و اضافه کردن مدل

   • اضافه کردن نماهای Front, Top, Isometric, Section, Detail

   • درج ابعاد، Notes و جدول BOM

   • خروجی PDF یا DWG

5. چک‌لیست حرفه‌ای

   • مراحل کامل طراحی، مونتاژ، شبیه‌سازی و نقشه‌کشی

   • نکات کلیدی برای هر مرحله

6. نمونه پروژه عملی

   • طراحی مکعب با سوراخ

   • پایه نگهدارنده

   • مونتاژ قطعات

   • شبیه‌سازی نیروی وارد بر مکعب

   • نقشه فنی کامل

---

✅ مزیت بسته:

• همه مراحل از طراحی تا نقشه فنی رو پوشش می‌ده

• با تصاویر و توضیحات مرحله‌ای تمرین راحت‌تر می‌شه

• می‌تونی به عنوان مرجع سریع هنگام کار واقعی استفاده کنی

🖼️ آماده‌سازی PDF تصویری کامل پروژه

مرحله ۱: گرفتن اسکرین‌شات از هر مرحله

• هر مرحله طراحی Part، اسکچ، Extrude، Fillet و غیره رو باز کن.

• با کلید PrtScn یا ابزار Snipping Tool ویندوز، تصویر صفحه رو بگیر.

• تصاویر Assembly، Mate، Simulation و Drawing رو هم جداگانه بگیر.

---

مرحله ۲: مرتب‌سازی تصاویر

• تصاویر رو به ترتیب منطقی قرار بده:

  1. طراحی Part

  2. مونتاژ Assembly

  3. Mate قطعات

  4. شبیه‌سازی نیرو و تنش

  5. نقشه فنی Drawing

---

مرحله ۳: اضافه کردن توضیحات

• کنار هر تصویر، یک متن کوتاه و واضح بنویس:

  • نام ابزار

  • ابعاد و مقادیر مهم

  • نکات حرفه‌ای یا هشدارها

---

مرحله ۴: ساخت PDF

• می‌تونی از Microsoft Word یا PowerPoint استفاده کنی:

  1. تصاویر و توضیحات رو صفحه‌بندی کن.

  2. عنوان و فهرست محتویات اضافه کن.

  3. وقتی آماده شد، File → Export → PDF رو انتخاب کن.

• یا از نرم‌افزارهای PDF Creator هم می‌تونی استفاده کنی.

---

مرحله ۵: بررسی نهایی

• تصاویر و توضیحات رو دوباره مرور کن و مطمئن شو هیچ مرحله‌ای حذف نشده.

• PDF باید هم آموزشی باشه و هم قابل تمرین عملی.

🔹 محتوای نمونه PDF تصویری

1. صفحه عنوان

   • نام پروژه: «پایه نگهدارنده مکعبی»

   • نام نرم‌افزار: SolidWorks

   • نام سازنده: Thana Moradi

2. فهرست محتویات

   • طراحی Part

   • طراحی Base Plate

   • Assembly و Mate

   • Simulation نیرو

   • Drawing و نقشه فنی

3. بخش طراحی Part

   • تصاویر مرحله‌ای اسکچ

   • Extrude و Cut سوراخ‌ها

   • Fillet گوشه‌ها

   • توضیحات کوتاه کنار هر تصویر

4. بخش Assembly

   • وارد کردن قطعات

   • Mateهای Coincident و Concentric

   • بررسی حرکت قطعات

   • تصویر نهایی Assembly

5. بخش Simulation

   • Fixture و Force اعمال شده

   • Mesh و Run

   • نتایج: تنش، تغییر شکل، ضریب ایمنی

   • نکات اصلاح طراحی در صورت نیاز

6. بخش Drawing

   • نمای Front, Top, Isometric

   • درج ابعاد مهم

   • Notes و BOM

   • خروجی PDF آماده برای چاپ یا ارائه

---

💡 نکته

• تمام تصاویر با توضیحات کوتاه کنارشان، گام‌به‌گام هست.

• این PDF هم مرجع آموزشیه و هم فایل تمرینی که می‌تونی خودت مراحل رو تو SolidWorks مشاوره بدی.

🚀 مراحل ساخت PDF آماده در سالیدورک

1. جمع‌آوری تصاویر

   • هر مرحله از Part، Assembly، Simulation و Drawing رو اسکرین‌شات بگیر.

   • مطمئن شو تصاویر واضح و قابل فهم باشن.

2. مرتب‌سازی تصاویر

   • ترتیب منطقی: طراحی Part → Base Plate → Assembly → Simulation → Drawing

   • هر بخش رو جداگانه نگه دار.

3. اضافه کردن توضیحات

   • کنار هر تصویر: نام ابزار، ابعاد و نکات حرفه‌ای.

   • متن کوتاه و ساده باشه تا تمرین راحت مشاوره بشه.

4. قرار دادن تصاویر و توضیحات در Word یا PowerPoint

   • هر تصویر یک اسلاید یا صفحه جدا

   • عنوان بخش‌ها و فهرست محتویات اضافه کن

5. خروجی گرفتن PDF

   • در Word: File → Export → PDF

   • در PowerPoint: File → Save As → PDF

6. بررسی نهایی

   • مطمئن شو هیچ مرحله‌ای حذف نشده

   • متن و تصاویر خوانا باشن

   • PDF آماده تمرین و آموزش باشه

🔹 ویژگی‌های PDF نهایی

1. صفحه عنوان و فهرست محتویات

   • نام پروژه، نرم‌افزار، نام سازنده

   • فهرست بخش‌ها: Part → Base Plate → Assembly → Simulation → Drawing

2. تصاویر مرحله‌به‌مرحله

   • طراحی اسکچ و Extrude

   • ایجاد سوراخ و Fillet

   • وارد کردن قطعات به Assembly و Mate کردن

   • شبیه‌سازی نیرو و تحلیل نتایج

   • نقشه فنی Drawing و ابعاد دقیق

3. توضیحات کنار تصاویر

   • ابزارهای استفاده شده

   • ابعاد مهم و نکات حرفه‌ای

   • هشدارها و نکات اصلاح طراحی

4. تمرین عملی

   • PDF به صورت تمرینی طراحی شده تا بتوانی مرحله‌به‌مرحله همان پروژه را در SolidWorks بسازی

   • شامل چک‌لیست مرحله‌ای برای اطمینان از مشاوره درست همه مراحل

---

💡 مزیت اصلی:

• یک مرجع کامل آموزشی و تمرینی که می‌توانی از همان ابتدا تا پایان پروژه، بدون نیاز به منابع دیگر، گام‌به‌گام تمرین کنی.
